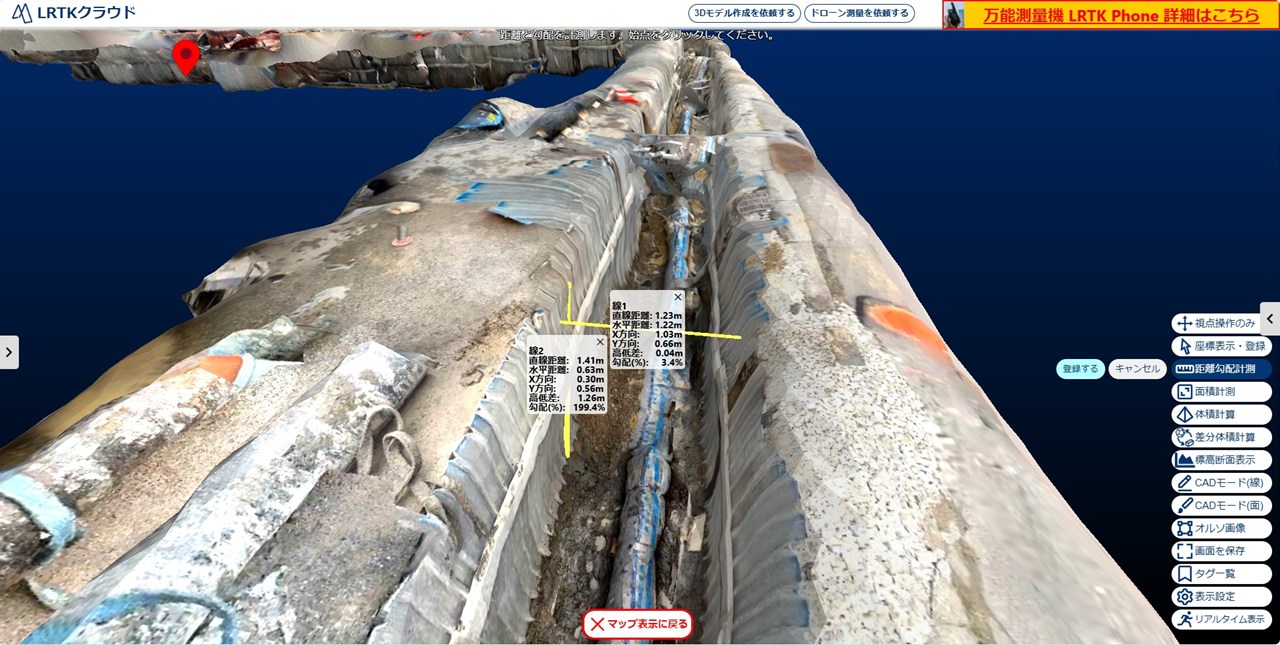

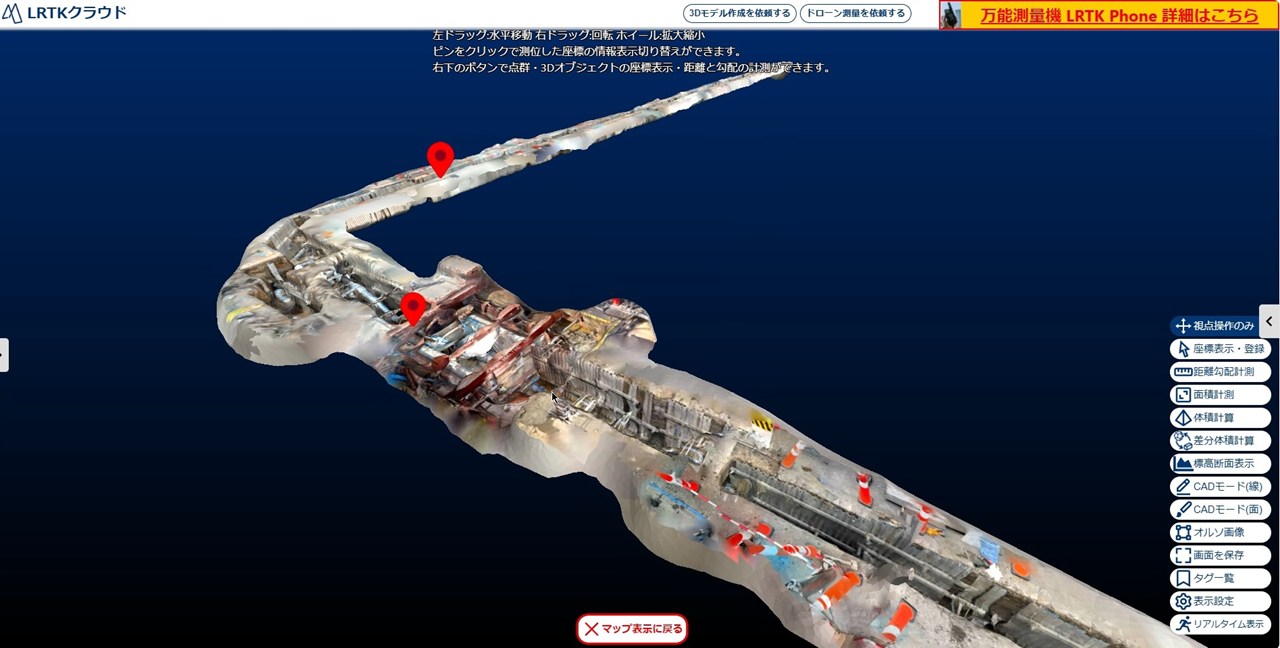

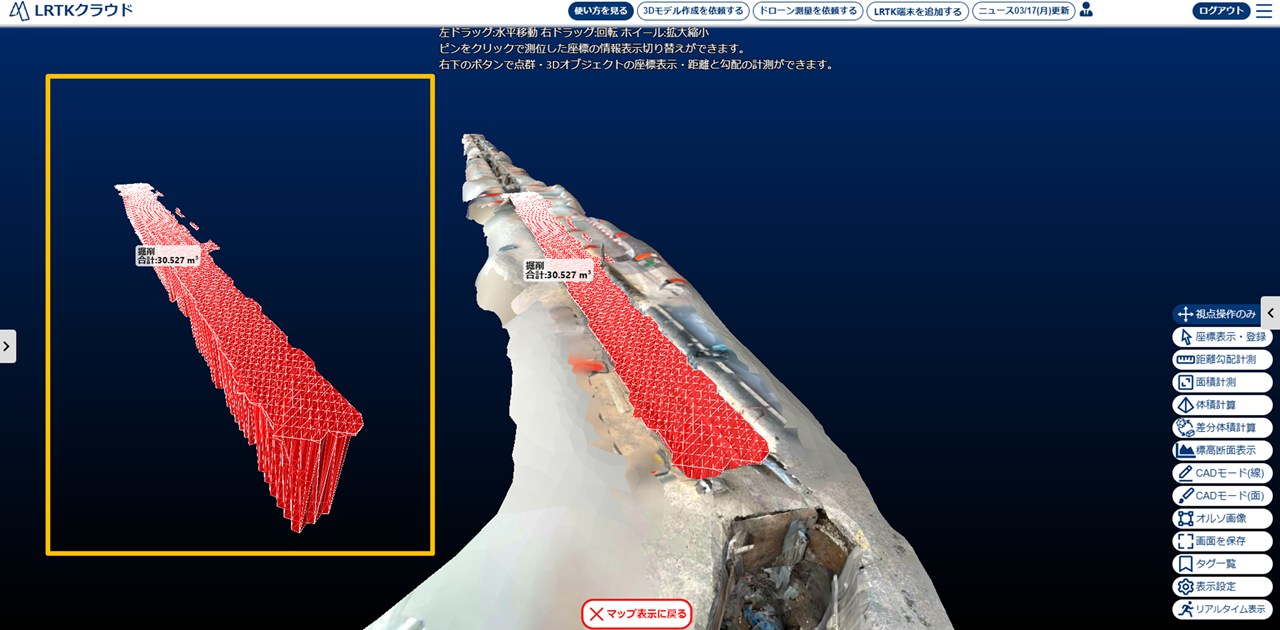

用途・業種一覧電線・水道・ガスPoint 01埋設管を、埋め戻す前に3Dで記録水道管・ガス管・電線管や掘削部を、LRTK Phoneで座標付きの点群として記録。埋め戻し後も、見えなくなった配管の位置や周囲の形状を確認できます。資料請求見積相談Point 02道路の上から、埋設管をARで確認取得した埋設管の点群を現地の映像に重ねて表示。道路の下にある配管の位置関係を、関係者と同じ画面で共有できます。資料請求見積相談Point 03埋設位置を現場で確認し、路面へマーキング記録した配管の位置をARで参照し、路面での位置確認やマーキングに活用できます。掘削時は、管理図面や試掘など必要な確認も併用します。資料請求見積相談Point 04管路と掘削部を、立体で見返す取得したデータを3Dモデルとしてクラウドで閲覧。配管の通り方や掘削部の形状を、現場に戻らずさまざまな方向から確認できます。資料請求見積相談Point 05断面で、配管の寸法や位置関係を確認点群の断面を表示して、管径や配管同士の距離、掘削部との位置関係を確認。施工記録や維持管理の資料に活用できます。資料請求見積相談Point 06配管の断面から、中心座標を取得埋設管の点群を断面表示し、管の輪郭に円を当てて中心位置を測点として登録。直接触れられない管の中心も、記録した3Dデータから座標として残せます。資料請求見積相談Point 07CAD機能で、配管の平面図を簡単に作成LRTKクラウドのCAD機能で、点群や取得した中心座標を参照しながら線や図形を作図・編集。配管の通り方や設備の配置を平面図にまとめ、DXF・DWGで出力して使い慣れたCADでの作業につなげられます。資料請求見積相談Point 08埋め戻しに必要な土量を計算掘削部を記録した点群から体積を計算し、埋め戻しに必要な土量の検討へ。形状の記録を、数量確認にもつなげられます。資料請求見積相談Point 09LRTK Phoneで、電線と電柱をまとめて点群化LRTK Phoneで、地上から電線や電柱、周囲の建物をまとめて3Dで記録。細い電線の形状や、設備どうしの位置関係を点群上で確認できます。資料請求見積相談Point 10点検写真から、写真台帳を作成撮影した写真と座標、日時、メモをまとめて写真台帳を作成。水道・ガス設備や電柱などの点検記録を整理し、報告資料として出力・共有できます。資料請求見積相談Point 11座標誘導で、前回の点検位置へ保存した座標までの方向と距離を確認し、前回の点検場所へ戻れます。記録した写真も参照しながら、同じ設備や点検箇所を継続して確認できます。資料請求見積相談3Dサンプル・外部資料関連ページ道路下の埋設管AR活用施工中の点群を使い、埋め戻し後の道路上から埋設管をAR表示する活用事例です。関連ページLRTK Phone掘削部や埋設物の位置を点群・写真・ARで記録できます。関連ページLRTKクラウドのCAD機能点群や測点から作図し、配管の平面図や施工記録へつなげられます。相談する資料請求
Point 01埋設管を、埋め戻す前に3Dで記録水道管・ガス管・電線管や掘削部を、LRTK Phoneで座標付きの点群として記録。埋め戻し後も、見えなくなった配管の位置や周囲の形状を確認できます。資料請求見積相談

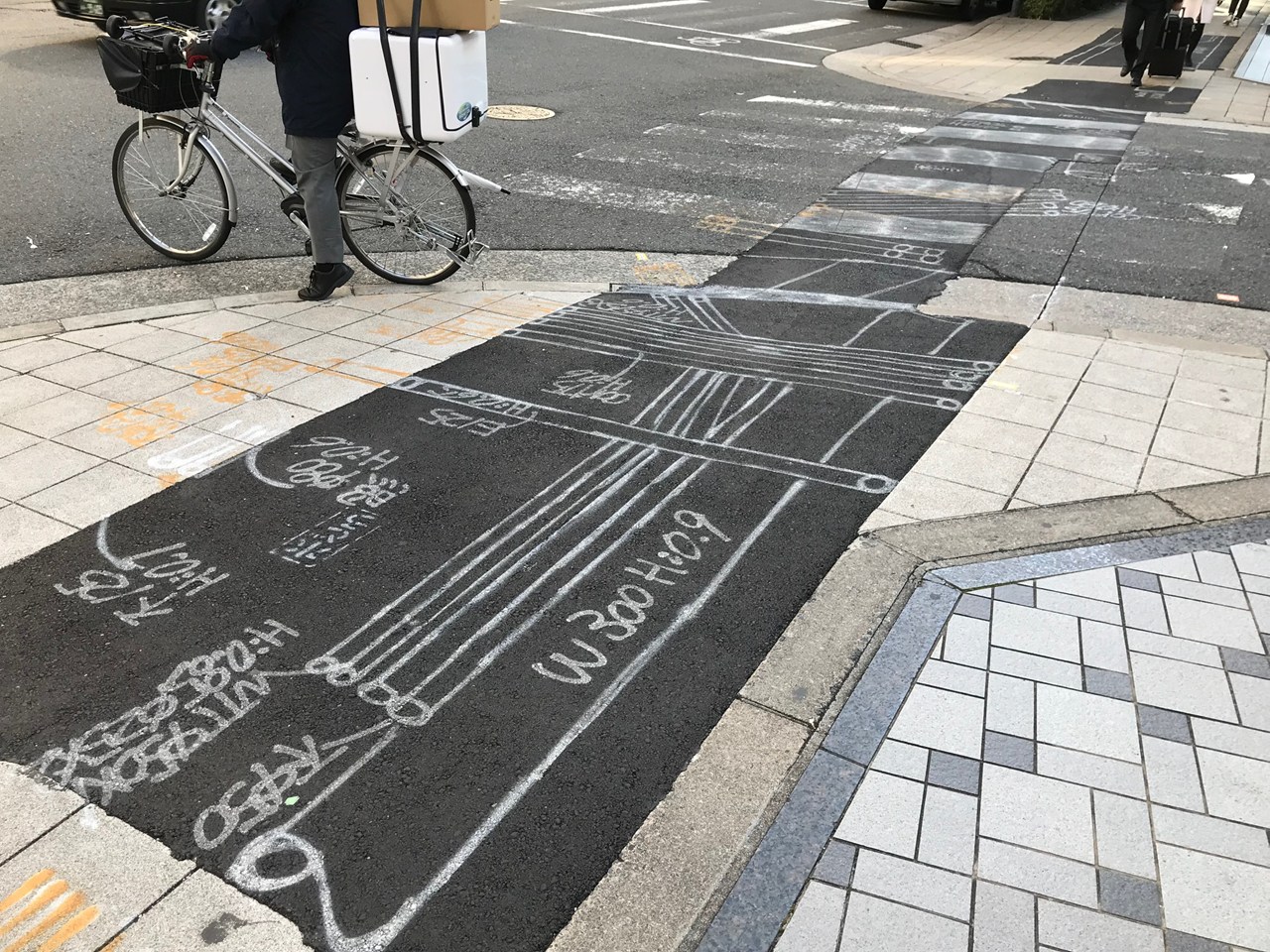

Point 03埋設位置を現場で確認し、路面へマーキング記録した配管の位置をARで参照し、路面での位置確認やマーキングに活用できます。掘削時は、管理図面や試掘など必要な確認も併用します。資料請求見積相談
Point 06配管の断面から、中心座標を取得埋設管の点群を断面表示し、管の輪郭に円を当てて中心位置を測点として登録。直接触れられない管の中心も、記録した3Dデータから座標として残せます。資料請求見積相談
Point 07CAD機能で、配管の平面図を簡単に作成LRTKクラウドのCAD機能で、点群や取得した中心座標を参照しながら線や図形を作図・編集。配管の通り方や設備の配置を平面図にまとめ、DXF・DWGで出力して使い慣れたCADでの作業につなげられます。資料請求見積相談
Point 09LRTK Phoneで、電線と電柱をまとめて点群化LRTK Phoneで、地上から電線や電柱、周囲の建物をまとめて3Dで記録。細い電線の形状や、設備どうしの位置関係を点群上で確認できます。資料請求見積相談
