RTK ARは、RTKによる高精度な自己位置とAR表示を組み合わせ、設計線、杭打ち位置、埋設物、点群、出来形の情報を現場空間に重ねて確認するための技術です。図面を見て頭の中で位置合わせする作業を、現地で直感的に確認しやすくします。
RTK ARは高精度測位とAR表示を組み合わせた現場確認の仕組みです。
設計データ、出来形、埋設物、杭打ち位置を現地で共有しやすくなります。
導入時は座標系、FIX状態、表示対象データの品質確認が重要です。
RTK ARでできること

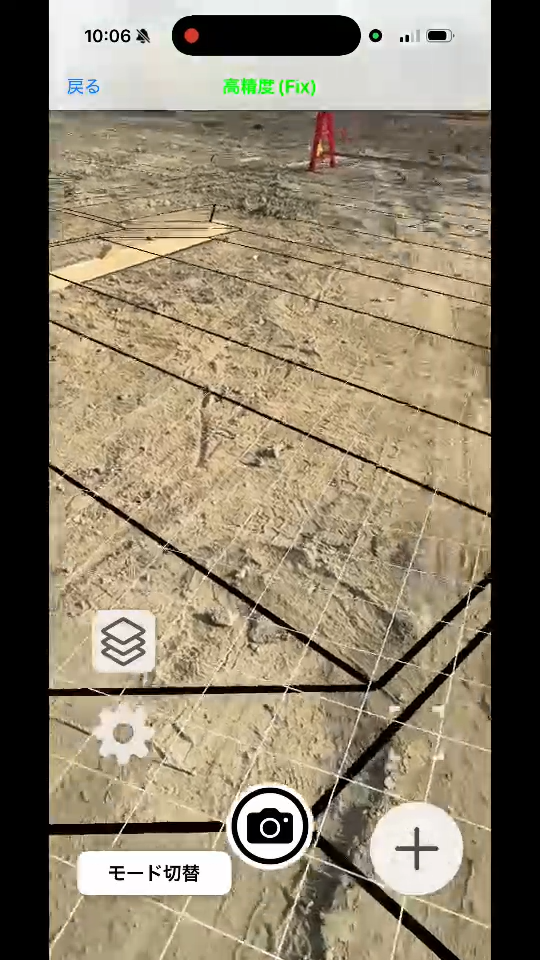

RTK ARでは、スマートフォンやタブレットの画面を通して、設計データや測点を現地の景色に重ねて確認します。RTKで端末の位置を高精度に把握することで、AR表示の位置ずれを抑えやすくなります。
施工前のイメージ共有、杭打ち位置の確認、埋設物の位置把握、出来形確認など、関係者が同じ場所を見ながら判断したい場面で効果を発揮します。
- 設計線や座標点を現地に重ねて確認する
- 点群や写真記録と組み合わせて施工状況を共有する
- 図面だけでは伝わりにくい位置関係を現場で説明しやすい
導入メリット
AR表示は、専門的な図面を読み慣れていない関係者にも位置関係を伝えやすいことが特長です。発注者、協力会社、現場担当者が同じ画面を見ながら確認できるため、手戻りや認識違いを減らす助けになります。
RTKと組み合わせることで、単なる見た目のARではなく、測量座標に基づく現場確認へ近づきます。これにより、施工中の判断や記録をクラウド共有へつなげやすくなります。
- 関係者間の認識違いを減らしやすい
- 現地で設計データと現況を比較しやすい
- 記録、共有、説明の流れを短縮しやすい
現場活用の例
道路工事では、埋設管や出来形の位置をARで確認することで、施工後に見えなくなる情報を現場で説明しやすくなります。造成や法面工では、設計線や仕上がりイメージを現地に重ね、作業前後の確認に使えます。
LRTKのように測位、点群、写真、クラウド共有まで扱える構成では、AR確認だけで終わらず、後工程で使える記録として残せる点が重要です。
- 道路下の埋設物を施工記録として残す
- 設計線や仕上がり面をARで確認する
- 測位写真や点群と一緒にクラウドで共有する
注意点
RTK ARは便利ですが、表示精度はGNSS環境、座標系、設計データ、端末の状態に左右されます。重要な施工判断では、既知点確認や別手法との照合を行い、表示内容をそのまま鵜呑みにしない運用が必要です。
導入前には、実際の現場条件に近い環境でデモを行い、どの程度の見え方と精度感になるかを確認しておくと安心です。
- 座標系と設計データの整合を確認する
- GNSSが不安定な場所では表示のずれに注意する
- 重要箇所は既知点や従来手法で確認する
