雨水貯留槽の底版勾配を出来形ARチェックで確認する意味
雨水貯留槽の施工では、平面的な位置や構造物の寸法だけでなく、底版の高さと勾配を適切に確認することが重要です。底版は一見するとほぼ水平に見える場合がありますが、設計では排水や維持管理を考慮して一定方向へ勾配が設定されていることがあります。わずかな高さ差で形成される勾配は目視だけでは判断しにくく、施工中の確認方法によっては局所的な施工誤差を見逃す可能性があります。

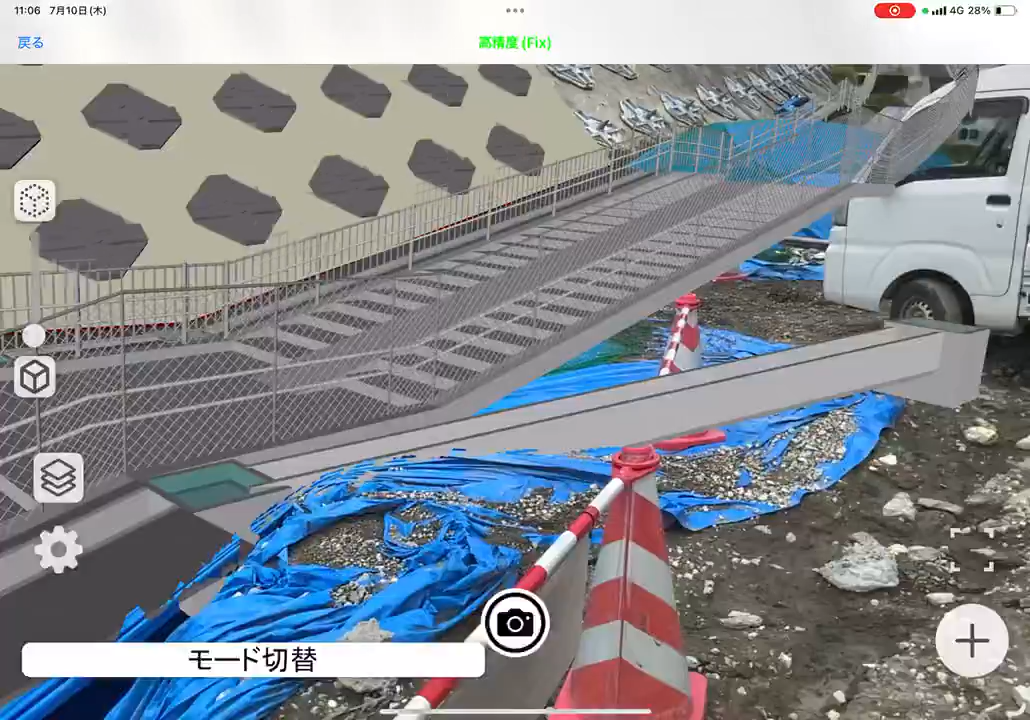

そこで活用しやすいのが出来形ARチェックです。出来形ARチェックでは、設計座標や計画高さなどの情報を現地の実物と重ねながら確認することで、完成形との位置関係を直感的に把握できます。従来の測定では、測点の番号、設計値、実測値を照合しながら施工状況を判断する必要がありますが、ARを併用すると、どの場所を確認しているのかを現地で把握しやすくなります。
特に雨水貯留槽の底版は面として広がっているため、一点だけの高さ確認では全体の状態を十分に判断できません。基準となる高さが合っていても、別の場所が高くなっていたり、排水方向とは異なる方向へ傾いていたりすることがあります。施工時にこうした状態を把握できれば、次工程へ進む前に確認や修正を検討しやすくなります。
出来形ARチェックを行うときに大切なのは、AR画面だけを見て合否を決めることではありません。ARは設計形状と現況の関係を理解するための有効な補助手段ですが、底版勾配の確認では高さの実測値や基準点との関係も重要です。AR表示、座標、高さ、現地の測定結果を組み合わせることで、施工状態をより多角的に確認できます。
また、雨水貯留槽では完成後に内部へ入りにくくなる構造もあります。底版の上に部材が設置されたり、上部が閉じられたりすると、施工途中と同じ条件で再測定できない場合があります。そのため、底版施工時の段階で位置と高さを記録し、どこをどの基準で確認したのかを残しておくことが重要です。
出来形ARチェックは、こうした施工途中の確認を現場で分かりやすくするために活用できます。ただし、単に設計モデルを表示するだけでは十分ではありません。底版勾配を正しく照合するためには、設計上の基準高さ、測定位置、勾配方向、局所的な凹凸、測位状態という複数の要素を順番に確認する必要があります。
ここからは、雨水貯留槽の底版勾配を出来形ARチェックで照合するときに押さえておきたい5つの項目を解説します。
確認1 設計上の基準高さと勾配方向をそろえる
雨水貯留槽の底版勾配を確認するとき、最初に行いたいのが設計上の基準高さと勾配方向の確認です。現地で高さを測定できていても、比較している設計値の基準が異なっていれば、正しい出来形確認にはなりません。
底版の設計情報には、基準となる標高、底版上面の高さ、排水側の高さ、勾配の方向などが含まれることがあります。図面によっては一つの代表高さだけではなく、複数地点の計画高さから勾配を読み取る必要があります。まずは、どの高さを底版上面の基準として扱うのかを整理することが重要です。
例えば、底版の中央付近と排水側で高さが異なる設計であれば、その二点を単純に同じ高さとして比較することはできません。平面図だけを見るのではなく、断面や詳細図なども確認し、どちらへ水を流す想定なのかを把握します。
出来形ARチェックを使う場合も、この基準整理が最初のポイントです。設計情報を現地へ重ねても、座標系や高さの基準が一致していなければ、画面上では全体が上下方向へずれて見える可能性があります。その状態で底版の施工誤差と判断すると、本来の施工状態とは異なる評価につながります。
特に注意したいのが、平面位置と高さを別々の基準で扱っているケースです。現場では平面座標の確認に意識が向きやすい一方で、底版勾配では高さ方向の整合が非常に重要になります。既知点や現場基準点を利用し、ARで使用する設計データと現場測定の高さ基準が対応しているか確認します。
また、勾配の方向そのものを現場で確認しておくことも重要です。図面上では明確でも、現地に立つと構造物の方向や施工動線によって向きを勘違いすることがあります。排水先、集水部、流末側など、現場で認識しやすい対象と関連付けて勾配方向を確認すると分かりやすくなります。
出来形ARチェックでは、設計面や基準線を現況へ重ねて表示することで、どちら側が高く、どちら側が低くなる設計なのかを現地で確認しやすくなります。測定担当者だけでなく、施工担当者や管理担当者が同じ画面を見ながら確認できるため、測点番号だけで情報を共有する場合よりも位置関係を理解しやすくなります。
ただし、AR表示上で設計面と現況面が重なって見えることだけを根拠に、勾配が適切だと判断するのは避けたいところです。底版勾配はわずかな高さ差によって形成されるため、表示誤差や端末姿勢の影響によって見え方が変わる可能性があります。
最初の確認では、ARを「どこを測るか」「どちらへ勾配が付くか」を把握するために活用し、そのうえで実際の高さを確認するという順序が有効です。設計上の基準高さ、現場の高さ基準、勾配方向の三つをそろえてから次の測定へ進むことで、後の照合作業を整理しやすくなります。
確認2 底版の複数位置で高さ差を照合する
底版勾配を確認するときは、一点の高さだけではなく、複数位置の高さ差を見ることが重要です。勾配とは二点以上の高さ関係によって判断するものであり、代表点が計画高さに合っているだけでは、底版面全体の勾配が設計どおりとは限りません。
例えば、底版の上流側が設計高さに一致していても、下流側が高ければ、必要な勾配が確保されていない可能性があります。反対に、下流側だけが設計高さに一致していても、中間部分に局所的な高まりがあれば、水の流れに影響することがあります。
そのため、出来形ARチェックでは底版を一つの面として捉えながら、複数の測定位置を設定することが大切です。端部、中央部、排水側、構造の変化点など、底版の形状を判断するために必要な位置を確認します。
測定位置を決める際には、設計上の代表点だけでなく、施工上誤差が生じやすい場所も意識します。例えば、コンクリートの打設範囲が分かれる場所、仕上げ方向が変わる場所、排水部へすり付ける場所、壁際などです。こうした場所では、全体として勾配が確保されていても、局所的に高さが変化していることがあります。
ARを使う利点の一つは、確認すべき位置を現地で把握しやすいことです。図面を見ながら測点位置を探す方法では、広い底版上で正確な確認位置を特定するまでに時間がかかることがあります。設計上のポイントや線形を現地へ重ねられれば、確認対象となる位置へ移動しやすくなります。
さらに、測定した高さを設計面との関係で確認すると、単純な一点ごとの差だけでなく、底版全体の傾向を把握しやすくなります。上流側から下流側へ順番に確認し、高さが設計意図に沿って変化しているかを見ることで、勾配の連続性を判断する材料になります。
このとき重要なのは、各測点の誤差だけを見るのではなく、隣接する測点同士の高さ差にも注目することです。個々の測点が管理上の範囲内に見えても、高さ差の組み合わせによっては設計とは異なる傾斜になる場合があります。
例えば、三つの測点を直線上に設定した場合、始点と終点の高さ差だけでなく、中間点がその間の傾向に沿っているかを確認します。中間点だけが高ければ、底版面に山のような高まりが形成されている可能性があります。反対に中間点だけが低ければ、水が滞留しやすいくぼみになっている可能性があります。
雨水貯留槽では、底版上の水が設計上想定された方向へ流れることが重要になるため、代表的な二点だけでなく、面全体として高さ関係を見ることが有効です。
出来形ARチェックを使うことで、測定値がどの位置の情報なのかを現場で紐付けやすくなります。高さの数字だけを記録すると後から測定位置を確認しにくくなることがありますが、位置情報や現場写真などと組み合わせて残せば、施工状態を振り返りやすくなります。
底版勾配の確認では、「設計高さとの差」と「測点間の高さ差」の両方を見ることがポイントです。この二つを分けて確認すると、底版全体が上下方向へずれているのか、それとも勾配そのものが異なっているのかを整理しやすくなります。
確認3 排水先に向かう勾配の連続性を確認する
雨水貯留槽の底版では、設計された排水方向へ高さが連続的に変化しているかを確認する必要があります。始点と終点の高さだけが合っていても、その途中に逆勾配や不自然な高まりがあれば、底版として意図した排水状態にならない可能性があります。
そこで出来形ARチェックでは、排水方向を一本の線だけで見るのではなく、複数のラインで確認することが重要です。
例えば、底版の幅が広い場合、中央部だけを測定して勾配を確認しても、左右の端部が同じ状態とは限りません。施工時の均しや仕上げによって、中央部と壁際で高さに差が生じることがあります。そのため、中央付近だけではなく、左右のラインについても排水方向の高さ変化を確認すると底版全体の状態を把握しやすくなります。
ARで設計面を表示すると、排水方向と現況の関係を視覚的に把握できます。特に広い槽内では、現地に立っただけではどちら側が数センチメートル低くなる設計なのか感覚的に分かりにくい場合があります。設計面や基準となる線をARで確認できれば、測定する方向を誤りにくくなります。
勾配の連続性を確認するときには、一定間隔で高さを追っていく方法が有効です。上流側から排水側へ移動しながら高さを確認し、設計で想定されている方向へ段階的に変化しているかを見ます。
ただし、底版の設計がすべて単純な一方向勾配とは限りません。集水部へ向かって複数方向から勾配を設ける場合や、一部で勾配方向が切り替わる場合もあります。そのため、設計図を確認せずに「全体が同じ方向へ下がっていればよい」と判断しないことが重要です。
勾配の切り替わり位置が設定されている場合には、その位置をAR上で把握し、実際の底版面でも高さ変化が対応しているか確認します。折れ点や谷となるラインでは、小さな位置ずれでも周囲の排水方向に影響することがあります。
また、壁際も確認しておきたい場所です。底版中央が適切な勾配でも、壁際だけが低く仕上がっていると水が残る原因になる場合があります。反対に壁際が高すぎると、設計された流れを妨げることがあります。
AR表示を利用して設計上の排水ライン、集水位置、構造物の端部などを現況と対応させることで、どの範囲を重点的に確認するべきか判断しやすくなります。
雨水貯留槽では、底版そのものだけでなく、排水設備や集水部との取り合いも重要です。底版が適切な勾配でも、接続部分で段差が生じていれば水の流れが変わる可能性があります。底版から排水先までを連続した形状として捉えることがポイントです。
出来形ARチェックでは、こうした取り合い部分を実物と設計情報の両方から確認できます。底版だけを個別に確認するのではなく、排水先まで含めて一連の流れとして照合することで、施工後の状態をより具体的にイメージできます。
勾配の連続性を見る際には、「始点と終点が合っているか」という確認から一歩進めて、「その間がどのようにつながっているか」を確認することが重要です。底版全体を線と面の両方から見ることが、出来形ARチェックを有効に使うポイントになります。
確認4 局所的な高まりやくぼみを見逃さない
雨水貯留槽の底版勾配を確認する際に見落としやすいのが、局所的な高まりやくぼみです。全体として設計方向へ傾斜していても、一部分だけ高さが変化していると、水の流れや滞留状態に影響する可能性があります。
底版の施工では、コンクリートの打設、締固め、均し、仕上げなど複数の工程があります。そのため、広い面全体を完全に同じ状態で仕上げることは容易ではありません。特に施工境界、壁際、設備まわり、作業動線付近などでは、局所的な高さ差が生じることがあります。
こうした凹凸は、代表点だけを測定する方法では把握しにくい場合があります。例えば数メートル間隔で設定した測点がすべて設計高さに近くても、その測点の間にくぼみが存在すれば測定結果には現れません。
出来形ARチェックを活用すると、設計面と現況面の関係を現地で見ながら、追加確認が必要な場所を探しやすくなります。特に視覚的に違和感がある部分や、施工条件が変わった場所を見つけた場合には、その位置を追加測定することで確認精度を高められます。
ただし、AR画面だけで数ミリメートルから数センチメートル程度の凹凸を直接判定しようとするのは適切ではありません。表示位置は測位状態や端末姿勢、設計データの設定などの影響を受けるためです。ARでは「確認対象となる場所を特定する」ことを重視し、最終的な高さ差は実測によって確認します。
局所的な凹凸を探すときには、底版を格子状に確認する考え方も有効です。排水方向だけでなく、それと直交する方向でも高さを確認すると、横断方向の高低差を把握できます。
例えば排水方向の勾配が適切でも、横断方向に中央部が低くなっていれば、水が中央へ集まる形状になっている可能性があります。逆に中央が高く左右が低い場合は、壁際などへ水が残ることも考えられます。
底版を面的に確認することは、出来形ARチェックとの相性が良い方法です。AR上で設計面を確認しながら、現況のどの位置を測定しているのかを把握できれば、測定範囲の偏りを減らしやすくなります。
施工途中であれば、確認結果に応じて追加測定や施工状態の再確認を行いやすいことも利点です。後工程へ進んでから底版形状を確認しようとすると、設備や部材によって測定できる範囲が限られる場合があります。そのため、底版面が確認できる段階で面的な出来形を記録しておくことが重要です。
局所的な高まりやくぼみを確認するときには、単に高さの最大値と最小値だけを見るのではなく、その位置関係も記録します。どの方向にどの程度変化しているのかが分かれば、排水への影響を検討しやすくなります。

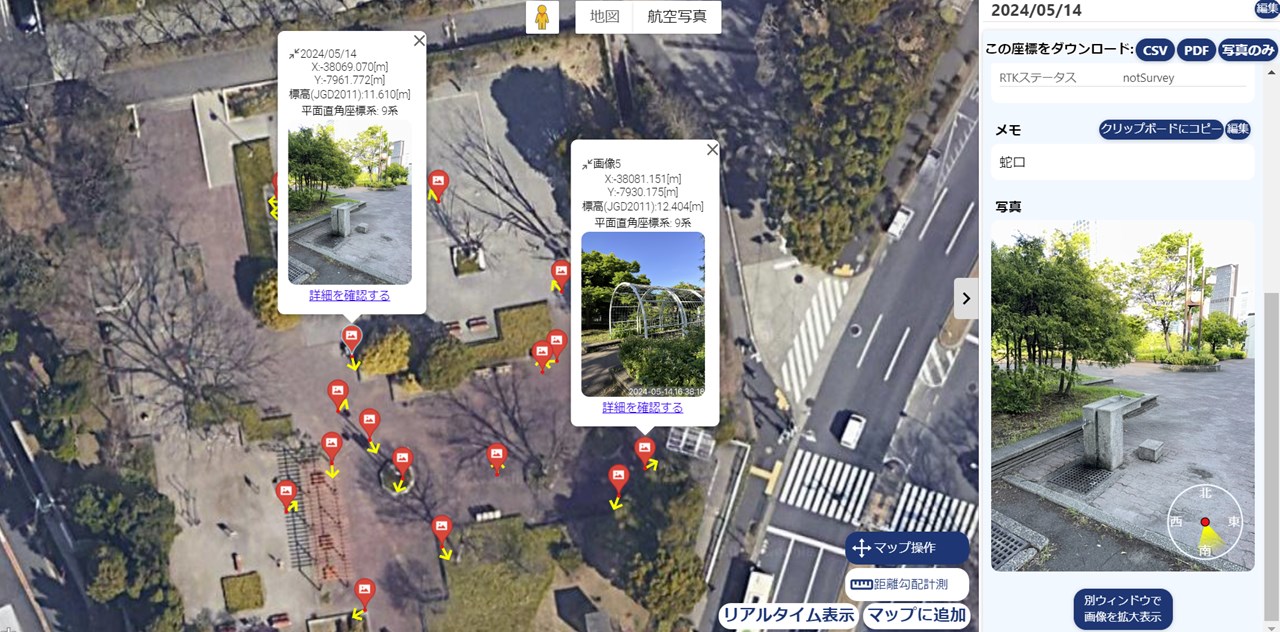

写真を残す場合にも、近接写真だけでは場所が分かりにくいため、底版全体のどの位置なのか把握できる情報と組み合わせると有効です。位置情報付きの記録やAR画面の確認結果などを組み合わせることで、後から施工時の状況を追いやすくなります。
底版勾配は線ではなく面として形成されます。そのため、出来形確認でも一点、一線だけを見るのではなく、面全体に異常な高さ変化がないかという視点を持つことが重要です。
確認5 AR表示と実測値を組み合わせて判定する
出来形ARチェックを活用すると、設計形状を現地で直感的に確認できます。しかし、雨水貯留槽の底版勾配のように高さ差が重要な対象では、AR表示だけで最終判断を行うのではなく、実測値と組み合わせて確認することが重要です。
ARは、設計面と現況の位置関係、確認対象の場所、勾配方向、構造物との取り合いなどを理解するために有効です。一方で、表示位置は測位状態や端末の姿勢、周囲の環境、使用する座標情報などによって変化する可能性があります。
そのため、「画面上で設計面と底版が重なって見えるから問題ない」という確認だけではなく、重要な測点では実際の高さを取得し、設計値との差を確認します。
実務では、ARによる視覚確認と数値確認の役割を分けると運用しやすくなります。ARでは測定位置と設計形状を確認し、数値では高さと勾配を確認するという考え方です。
例えば、底版上でARを使って設計上の代表測点へ移動し、その位置で高さを測定します。次に排水方向へ移動しながら複数地点を測定し、それぞれの計画高さと比較します。この方法なら、図面上の測点を現地で探す作業と数値確認を連続して行いやすくなります。
また、測定時には測位状態も確認しておく必要があります。衛星測位を利用する場合、地下、屋内、構造物に囲まれた場所などでは安定した測位が難しいことがあります。雨水貯留槽の施工段階によっては周囲の壁が立ち上がり、上空視界が制限されることもあります。
そのような環境では、使用する測定方法の特性を踏まえ、必要に応じて現場基準点や別の測定方法と組み合わせます。ARが表示できていることと、出来形確認に必要な精度で位置を取得できていることは同じではありません。
出来形ARチェックを行う前には、現場内の既知点などで表示位置を確認しておくと安心です。設計上の位置と現地の既知位置に大きな差が見られる場合、その状態のまま底版を確認しても正確な比較が難しくなります。
また、一度だけの確認ではなく、必要に応じて同じ位置を再度測定することも有効です。測定値が安定しているか、時間を変えても大きく変化しないかを見ることで、測位や計測の状態を判断する材料になります。
出来形確認では、数値そのものだけでなく「どの条件で取得した数値なのか」を残すことも重要です。確認日時、測定位置、基準となる点、設計値、実測値などを関連付けて記録すると、後から確認しやすくなります。
ARの大きな利点は、こうした数値情報を現地の位置と結び付けやすいことです。従来の帳票では測点番号から現地位置を想像する必要がありますが、位置情報と設計データを活用すれば、測定場所を空間的に整理できます。
雨水貯留槽の底版勾配では、最終的な目的はAR表示を合わせることではなく、設計で求められた形状と施工された底版の関係を確認することです。そのため、ARを目的ではなく確認手段として利用することが大切です。
ARで位置を把握し、実測で数値を確認し、必要に応じて断面や高さ差として再確認する。この流れを作ることで、出来形ARチェックをより実務的に活用できます。
出来形ARチェックで底版勾配を確認するときの注意点
雨水貯留槽で出来形ARチェックを行う場合、底版の測定方法だけでなく、現場環境にも注意する必要があります。
まず確認したいのが座標と高さの基準です。設計データと現地測定が異なる座標系や高さ基準になっていると、AR上では一定方向へずれた状態で表示されることがあります。位置ずれを施工誤差と誤認しないためにも、確認開始前に既知点で整合を確認することが重要です。
次に注意したいのが、施工のどの段階で確認するかです。底版が露出している段階では測定しやすくても、その後に設備や部材が設置されると測定範囲が限られます。完成後の確認だけを前提にするのではなく、必要な場所は施工途中で記録しておくことが有効です。
また、雨水貯留槽の内部は構造によって閉鎖的な空間になる場合があります。測位環境だけでなく、安全な作業動線、照明、足元、換気などの条件にも配慮する必要があります。出来形確認のために危険な場所へ無理に進入するのではなく、施工計画や現場の安全管理に従って確認します。
底版上に水や泥、資材などが残っている場合も注意が必要です。測定位置そのものを正確に確認しにくくなるほか、底版表面の状態を判断しづらくなります。施工状態を確認できる条件を整えてから測定することが望まれます。
AR表示についても、画面を動かした際に設計形状が不自然に移動して見えないか確認します。表示が安定しない状態で細かな高さ差を判断すると、誤った認識につながる可能性があります。
特に底版勾配では、高さ方向の差が比較的小さい場合があります。そのため、AR上の見た目だけで「高い」「低い」と判断せず、数値による確認を優先します。
確認位置については、事前にルールを決めておくと記録しやすくなります。毎回異なる場所を測定すると、施工前後や複数回の測定結果を比較しにくくなります。底版の端部、中央部、排水ライン、集水部など、基準となる位置を決めて繰り返し確認すると比較しやすくなります。
同じ構造の雨水貯留槽を複数施工する場合には、確認位置や記録方法を共通化すると管理しやすくなります。現場ごとに確認方法が変わると、記録の粒度も変わりやすいためです。
出来形ARチェックでは、現場で見えることが増える一方、表示情報が多すぎると確認対象を見失うこともあります。底版勾配を確認するときには、必要な設計面や基準線に絞って表示し、何を照合しているのか明確にしておくことが重要です。
雨水貯留槽の出来形確認を効率化するための記録方法
出来形ARチェックの効果を高めるには、その場で確認して終わるのではなく、記録として残すことが重要です。雨水貯留槽の底版は後工程によって見えにくくなることがあるため、施工時の情報を残しておけば、後から出来形を確認するときの手掛かりになります。
記録では、まず測定位置を明確にします。単に「底版中央」「排水側」と記載するだけでは、広い槽では位置を特定できない場合があります。座標、測点番号、構造物との位置関係などを利用し、後から同じ場所を特定できる状態にします。
次に、設計高さと実測高さを関連付けます。数値だけを別々の資料へ記録すると照合作業に時間がかかります。どの位置で、どの設計値に対して、どのような実測値だったのかを一連の情報として整理すると確認しやすくなります。
勾配を確認する場合には、個別の高さだけではなく、どの測点からどの測点へ比較したのかも重要です。同じ二点でも順序が逆になれば、勾配方向の表現も逆になります。排水方向を基準として記録方法を統一すると分かりやすくなります。
現場写真を残す場合は、測定点の近接写真だけでなく、底版全体の位置関係が分かる写真も有効です。近接写真では表面状態を確認できても、どの場所なのか判断しづらいことがあります。
出来形ARチェックを利用している場合には、設計形状と現況の位置関係を確認できる画面情報と実測結果を関連付けて整理すると、施工時の状況を説明しやすくなります。
また、測定結果に違和感があった場所は、一回の値だけで判断せず、再測定した結果も残しておくとよいでしょう。最初の測定値と再測定値が大きく異なる場合には、測定条件や測位環境を見直す必要があります。

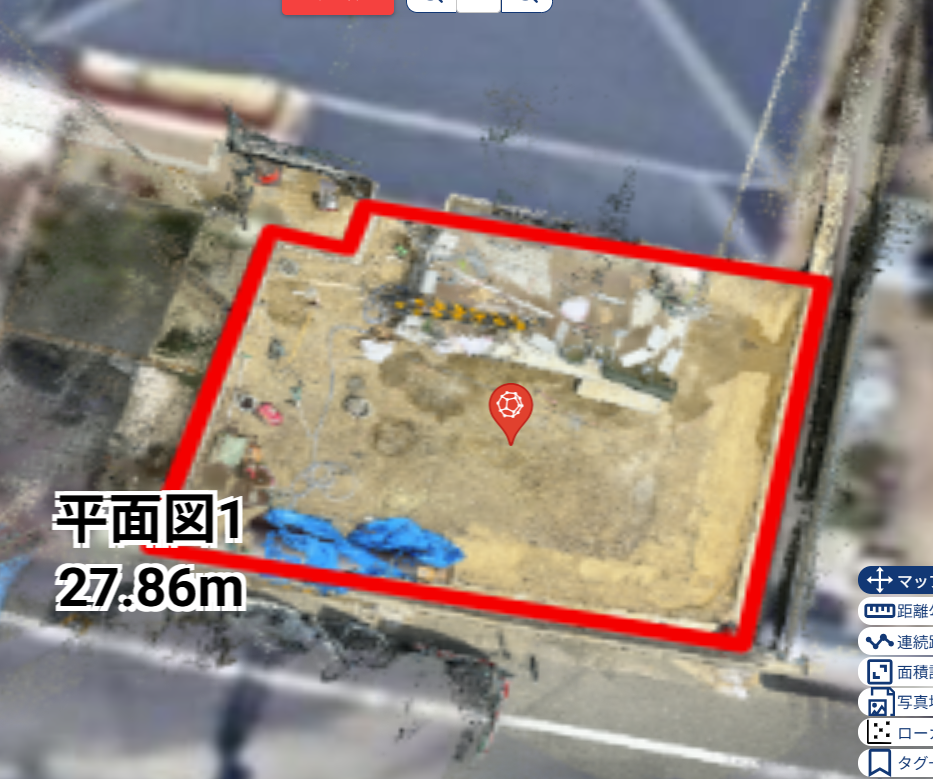

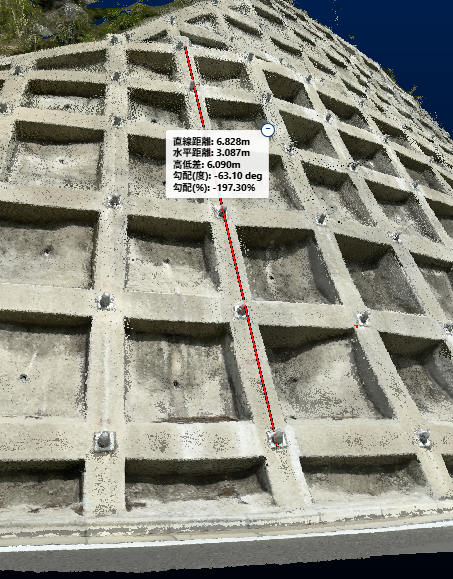

出来形確認の効率化というと、測定時間を短縮することだけに目が向きやすいですが、後から情報を探す時間を減らすことも重要です。現場で位置と数値を結び付けて記録できれば、事務所へ戻ってから写真、図面、測定表を照合する作業を減らしやすくなります。

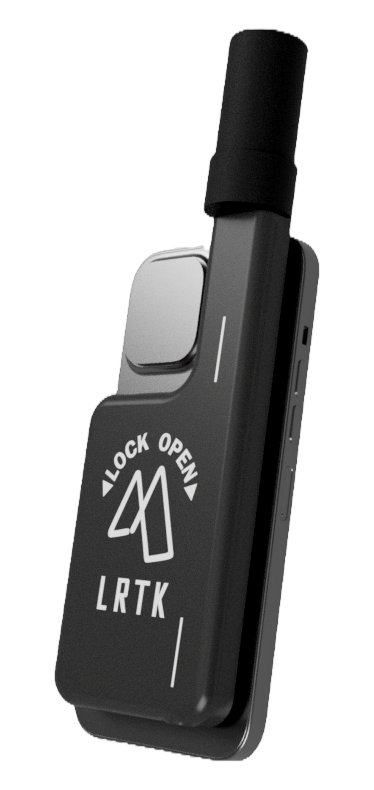

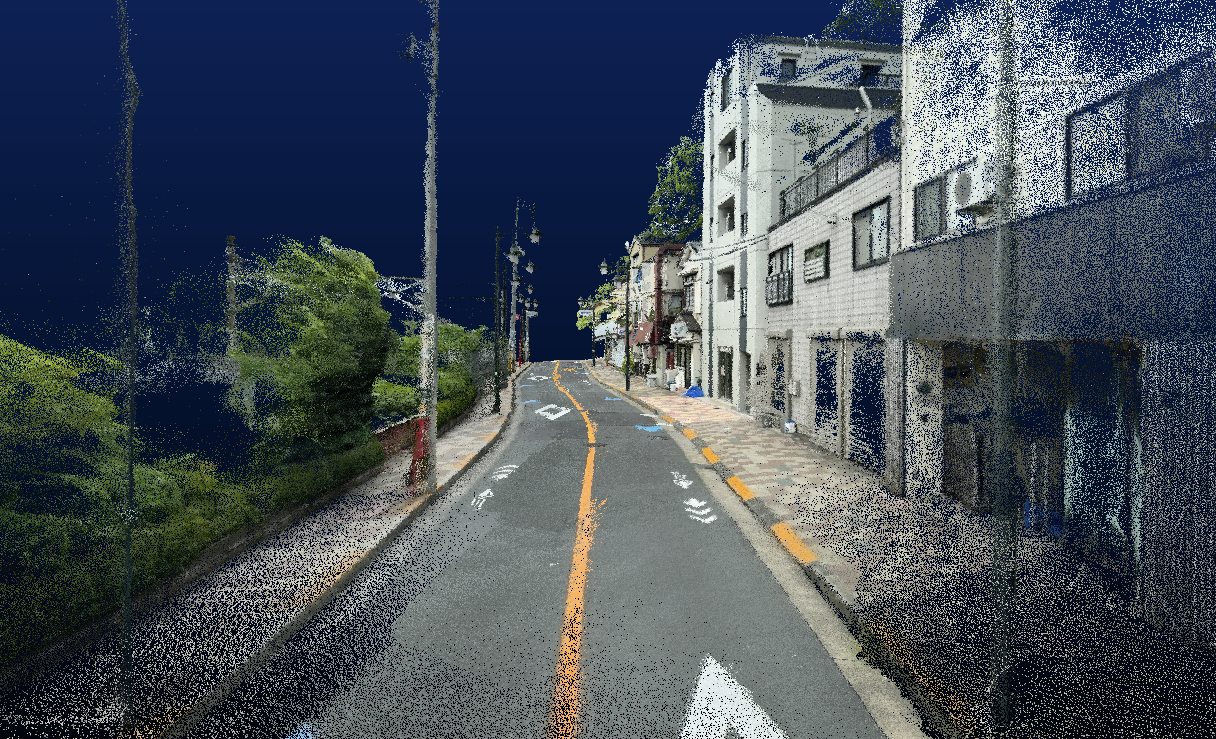

LRTK Phoneのように、現場で位置情報を活用しながら確認や記録を行える仕組みを取り入れる場合も、測定目的を明確にして運用することが重要です。底版勾配の確認であれば、単に現在位置を表示するのではなく、設計位置への誘導、計画高さとの比較、位置付き記録など、施工管理の流れに沿って使うことで実務へ組み込みやすくなります。
出来形ARチェックは、測量作業を完全に置き換えるものとして考えるよりも、設計情報、現場位置、測定結果をつなぐ確認手段として活用すると効果的です。
まとめ
雨水貯留槽の底版勾配を出来形ARチェックで照合するときは、AR画面上で設計面と現況が重なるかを見るだけでは十分ではありません。最初に設計上の基準高さと勾配方向を整理し、複数位置で高さを測定しながら、排水先へ向かう高さ変化を確認することが重要です。
さらに、始点と終点だけではなく途中の高さを確認し、局所的な高まりやくぼみがないかを見る必要があります。底版は面として施工されるため、一点の出来形が良好でも、面全体が設計どおりとは限りません。排水方向と横断方向の両方から確認することで、施工状態をより把握しやすくなります。
出来形ARチェックの強みは、設計上の位置や形状を現場で直感的に理解できる点にあります。どこを測定すべきか、どちら側へ勾配が付くのか、集水部や排水部がどこにあるのかを現地で確認しやすくなります。
一方で、底版勾配の最終的な確認には数値による実測が欠かせません。AR表示は測位状態や周辺環境などの影響を受ける可能性があるため、重要な測点では実測値を取得し、計画高さとの関係を確認することが大切です。
また、施工途中で取得した測定位置、設計値、実測値、写真などを関連付けて残しておけば、後工程で底版が見えにくくなった場合にも施工時の状態を振り返りやすくなります。
雨水貯留槽の出来形管理では、「設計値との差」だけでなく、「面全体がどのようにつながっているか」という視点が重要です。出来形ARチェックと高さ測定を組み合わせることで、位置、勾配、局所的な凹凸、排水部との取り合いを現場で効率よく確認しやすくなります。
紙図面と測点番号だけによる管理から一歩進め、現地の位置と設計情報をその場で照合したい場合には、LRTK Phoneを活用した出来形ARチェックや位置情報を使った現場記録も選択肢になります。底版勾配のように位置と高さの関係を把握する必要がある作業ほど、現場で設計情報と実物を結び付けて確認できる仕組みが役立ちます。
